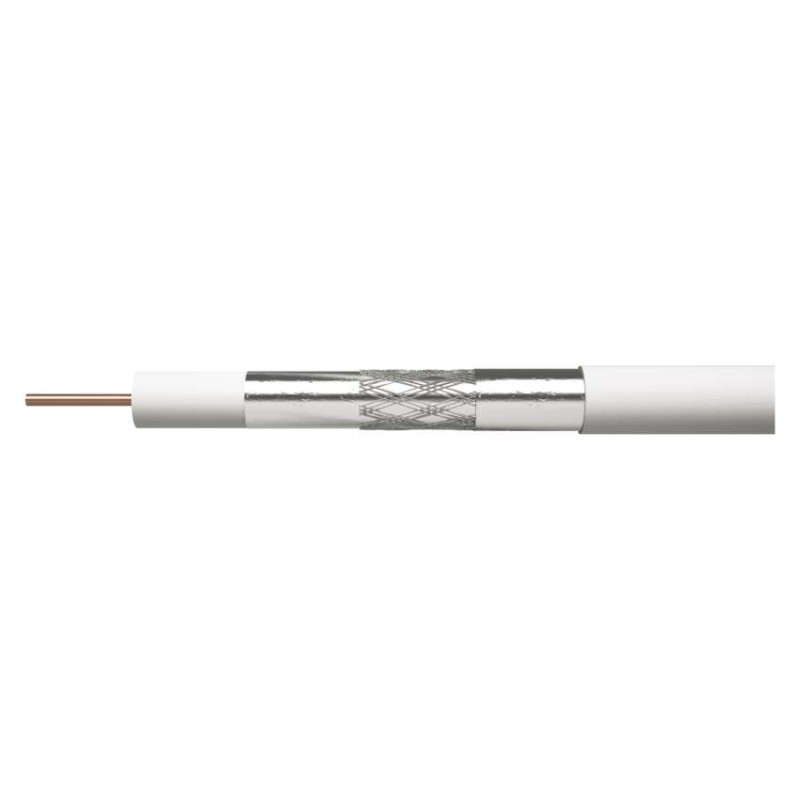

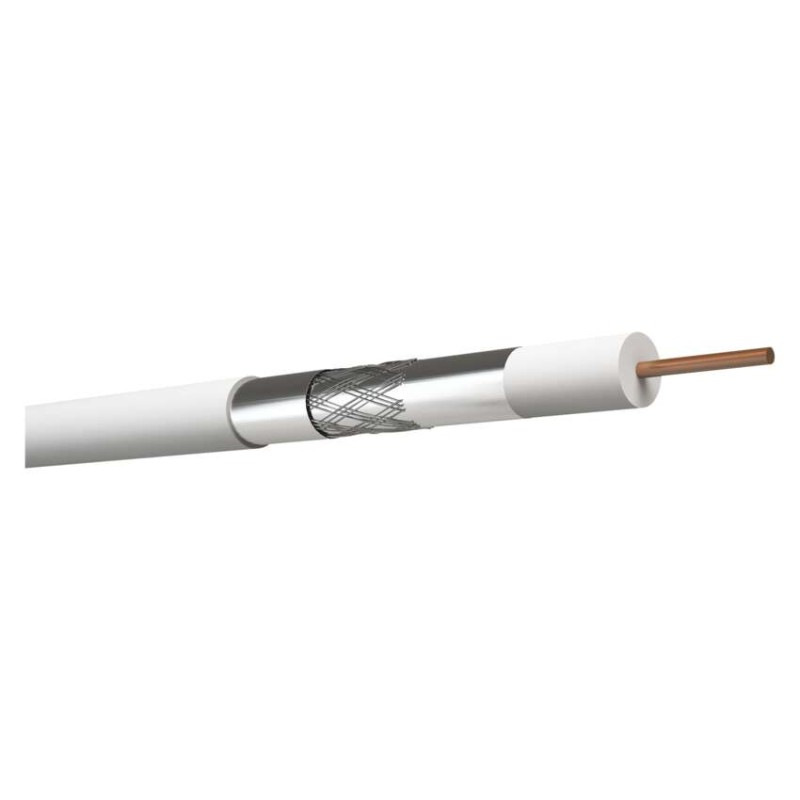

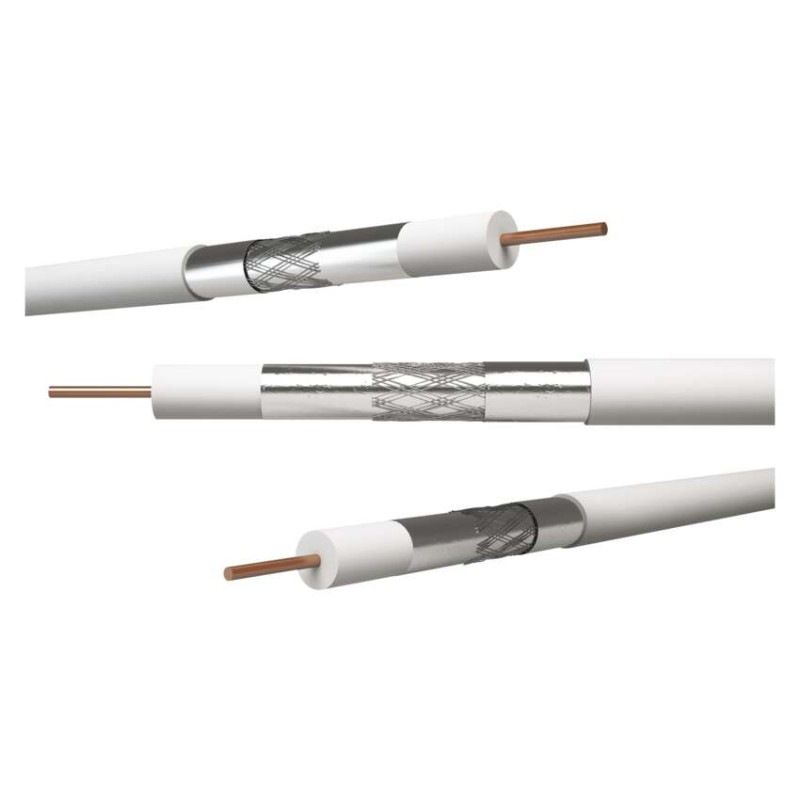

KABEL KOAX.CB500 100M
APE = vzduchové dielektrikum: nie
činiteľ skrátenia: 0,85
dielektrikum typ, priemer: FPE 3,2 mm
farba izolácie napájacích vodičov: neuvádza sa
farba plášťa kábla: biela
FPE = penové dielektrikum: áno
hmotnosť (kg/km): 26,5
impedancia: 75 Ohm
izolácia napájacích vodičov: neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km): 1 000
kapacita (pF/ m): 53
konštrukcia napájacích vodičov: neuvádza sa
materiál plášťa kábla: PVC
materiál tienenia: cínovaná meď (CuSn)
materiál vnútorného vodiča: meď (Cu)
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro: 41,5
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro: 48,5
max. útlm pri 20 °C (dB/100m) 1 000 MHz: 29,1
max. útlm pri 20 °C (dB/100m) 100 MHz: 10,5
max. útlm pri 20 °C (dB/100m) 10 MHz: 4,5
max. útlm pri 20 °C (dB/100m) 2 000 MHz: nie
max. útlm pri 20 °C (dB/100m) 450 MHz: 20,2
max. útlm pri 20 °C (dB/100m) 650 MHz: 24,1
max. útlm pri 20 °C (dB/100m) 860 MHz: 28
min. polomer ohybu jednorazový/ násobný: 25/50 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz: 25
min. útlm odrazu pri 20 °C (dB) 300–600 MHz: 20
min. útlm odrazu pri 20 °C (dB) 600–900 MHz: 18
min. útlm tienenia (dB) 10 ~ 800 MHz: 75
montážna teplota: +5 °C až +60 °C
nebezpečné látky: žiadne
odolné UV: nie
odporúčané typy konektorov - F lisovacie: *K7200
odporúčané typy konektorov - F skrutkovacie: *K7321
PE = polyetylénové dielektrikum: neuvádza sa
PES = vrstva fólie: nie
počet drôtikov tienenia: 48× 0,12 mm
počet tienení: 3
pokrytie tienenia: 47 %

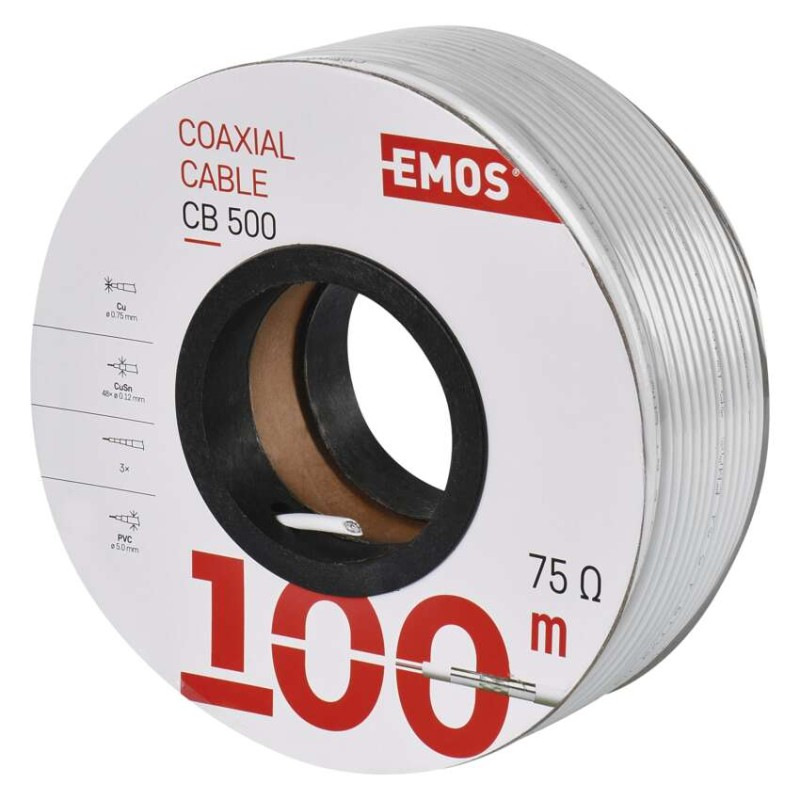

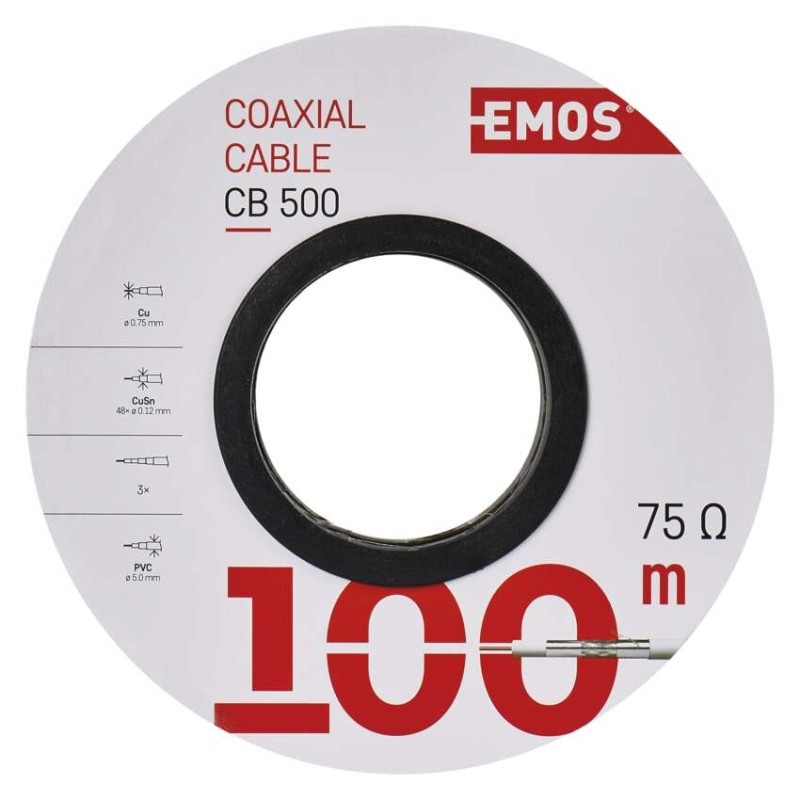

predajný obal: 100 m, cievka
priemer plášťa kábla: 5 mm
priemer tienenia: 48× 0,12 mm²
priemer vnútorného vodiča: 0,75 mm
prierez napájacích vodičov: neuvádza sa
skladovacia teplota: -20 °C až +75 °C
spôsob balenia - dĺžka: 100 m
spôsob balenia - ozn. metráží: áno
spôsob balenia - typ cievky: papierová cievka
tienenie I. fólie: 1× Al/PES
tienenie II. fólie: Al/PES
trieda reakcie na oheň: Eca
typ koaxiálneho kábla: CB500
vhodné pre vonkajšie použitie: nie
zamýšľané použitie: rozvody CATV

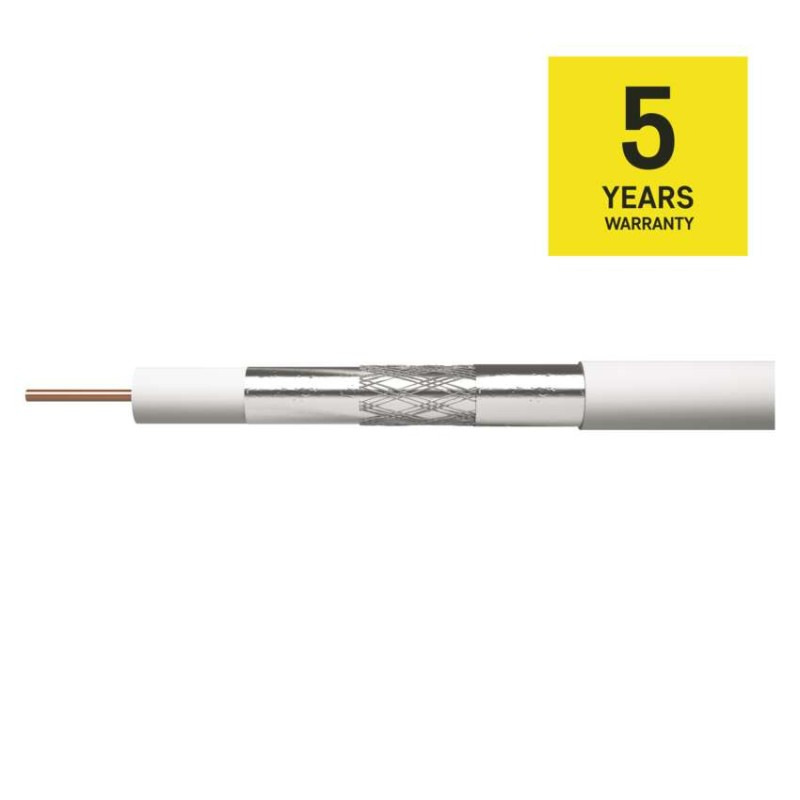

záručná doba: 5 rokov
