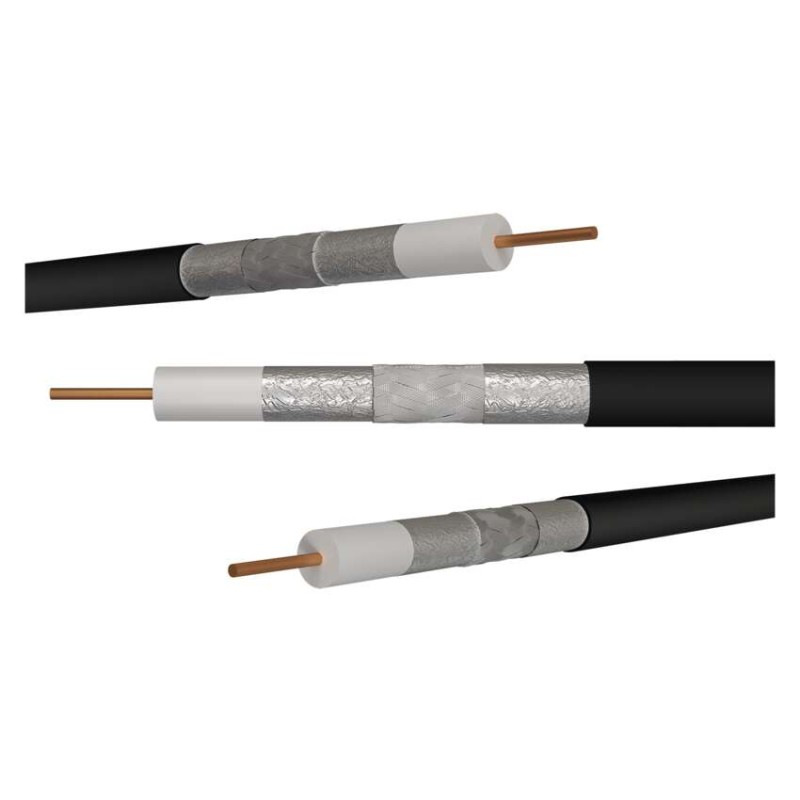

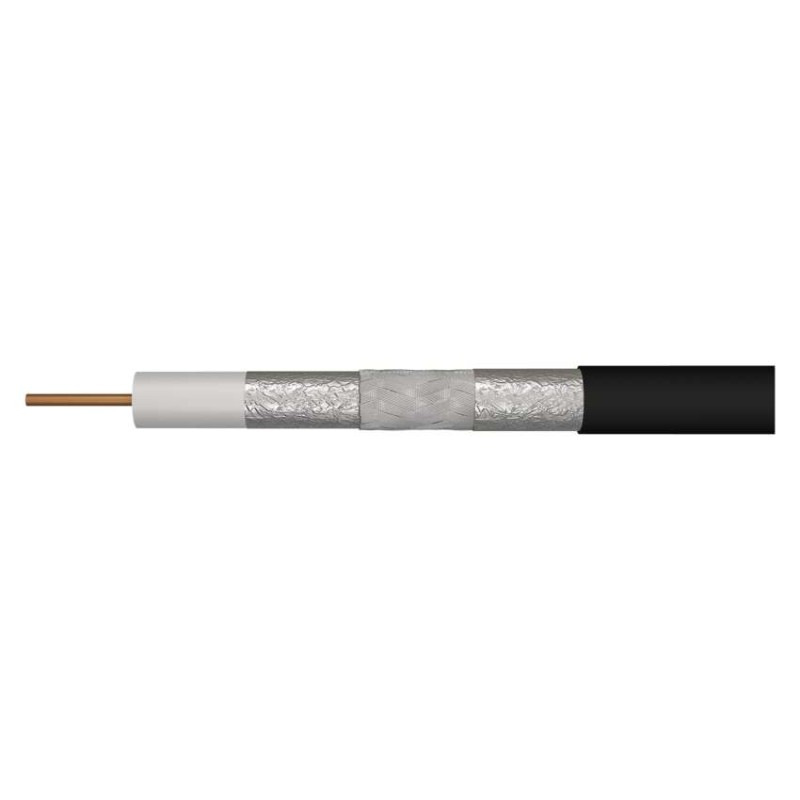

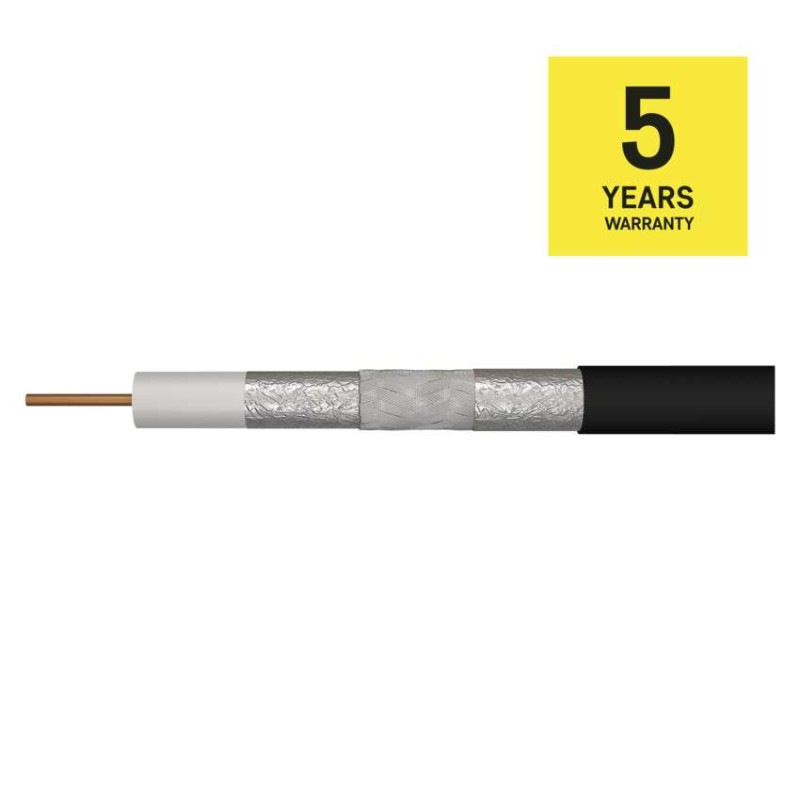

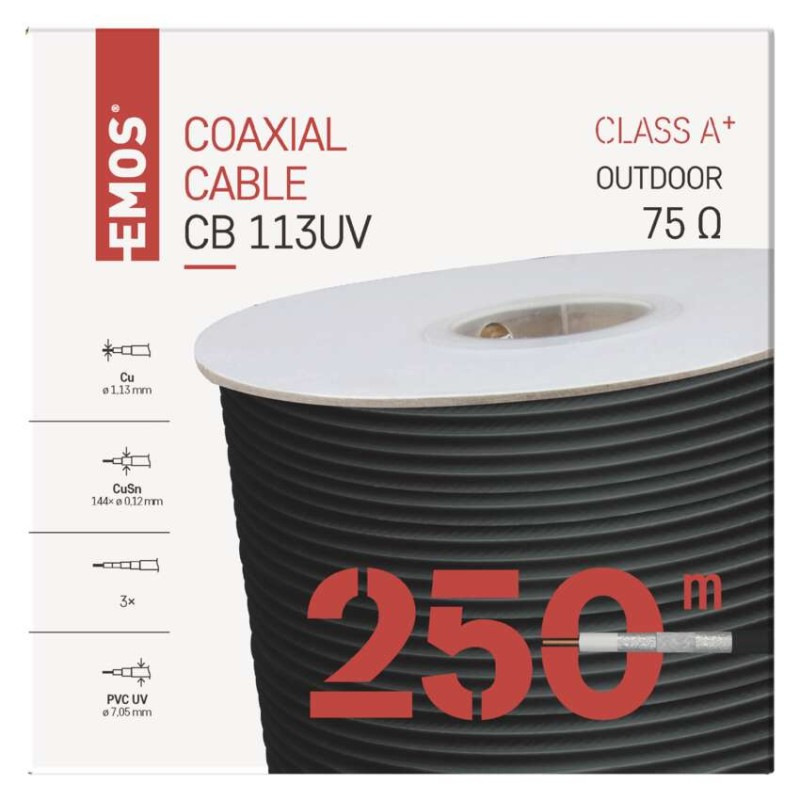

KABEL KOAX.CB113UV 250M

APE = vzduchové dielektrikum: nie
činiteľ skrátenia: 0,85
dielektrikum typ, priemer: FPE 4,8 mm
farba izolácie napájacích vodičov: neuvádza sa
farba plášťa kábla: čierna
FPE = penové dielektrikum: áno
hmotnosť (kg/km): 41,5
impedancia: 75 Ohm
izolácia napájacích vodičov: neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km): 1 000
kapacita (pF/ m): 52
konštrukcia napájacích vodičov: neuvádza sa
materiál plášťa kábla: PVC UV odolné
materiál tienenia: cínovaná meď (CuSn)
materiál vnútorného vodiča: meď (Cu)
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro: 18,5
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro: 38,5
max. útlm pri 20 °C (dB/100m) 1 000 MHz: 19,3
max. útlm pri 20 °C (dB/100m) 100 MHz: 5,8
max. útlm pri 20 °C (dB/100m) 10 MHz: 2,2
max. útlm pri 20 °C (dB/100m) 2 000 MHz: 29,5
max. útlm pri 20 °C (dB/100m) 450 MHz: 12,5
max. útlm pri 20 °C (dB/100m) 650 MHz: 15,3
max. útlm pri 20 °C (dB/100m) 860 MHz: 18,5
min. polomer ohybu jednorazový/ násobný: 35/70 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz: 30
min. útlm odrazu pri 20 °C (dB) 300–600 MHz: 25
min. útlm odrazu pri 20 °C (dB) 600–900 MHz: 23
min. útlm tienenia (dB) 10 ~ 800 MHz: >95
montážna teplota: +5 °C až +60 °C
nebezpečné látky: žiadne
odolné UV: áno
odporúčané typy konektorov - F lisovacie: *K7220
odporúčané typy konektorov - F skrutkovacie: *K7351
PE = polyetylénové dielektrikum: neuvádza sa
PES = vrstva fólie: nie
počet drôtikov tienenia: 144× 0,12 mm
počet tienení: 3
pokrytie tienenia: >84 %

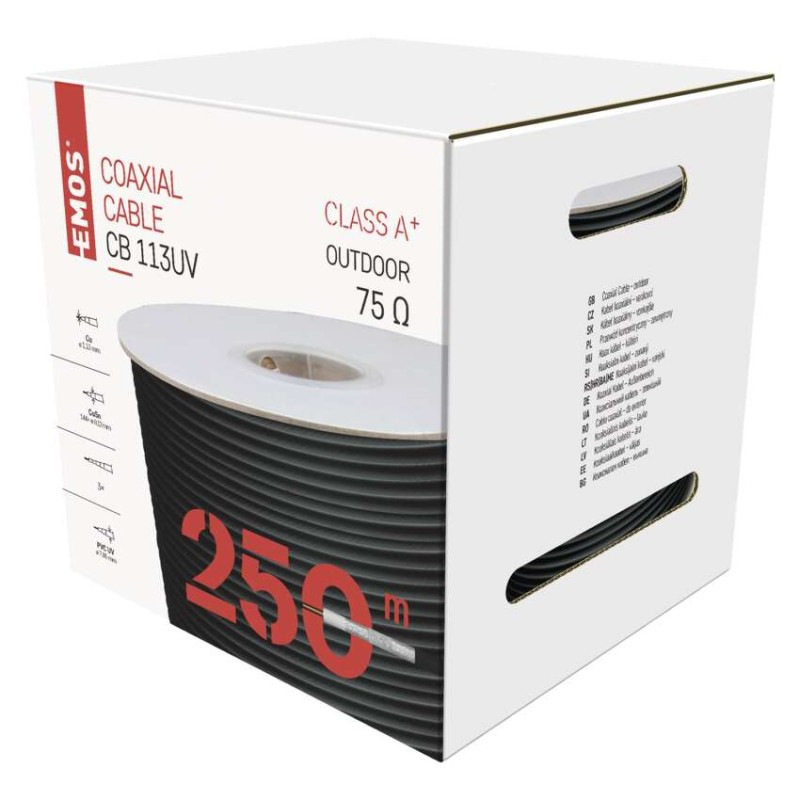

predajný obal: 250 m, cievka v krabici
priemer plášťa kábla: 7,05 mm
priemer tienenia: 144× 0,12 mm2
priemer vnútorného vodiča: 1,13 mm
prierez napájacích vodičov: neuvádza sa
skladovacia teplota: -20 °C až +75 °C
spôsob balenia - dĺžka: 250 m
spôsob balenia - ozn. metráží: 1–250 m
spôsob balenia - typ cievky: PVC cievka v papierovej krabici
tienenie I. fólie: 1× Al/PES
tienenie II. fólie: Al/PES špirála
trieda reakcie na oheň: Eca

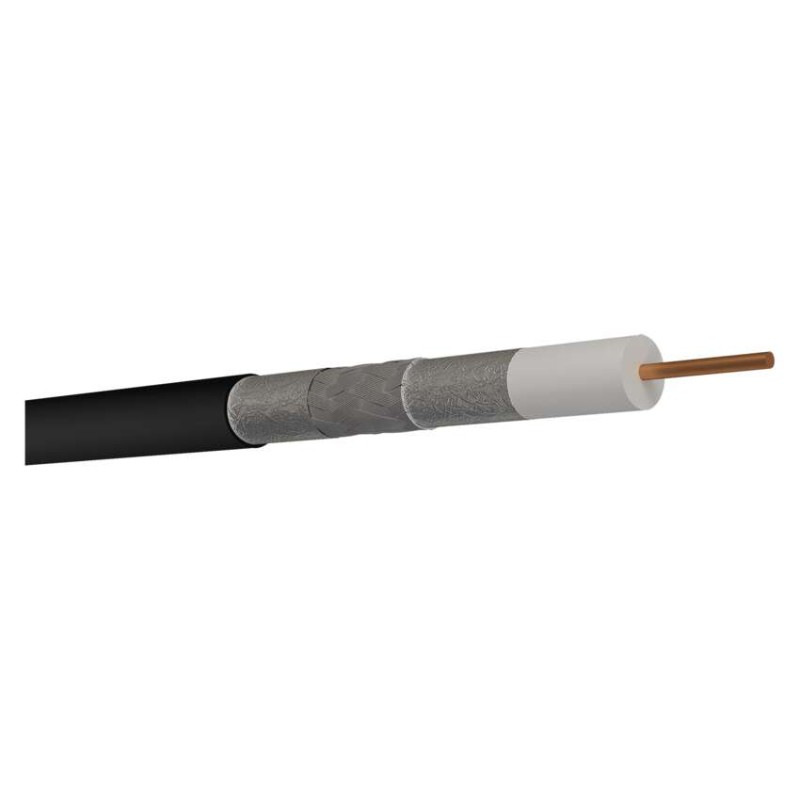

typ koaxiálneho kábla: CB113UV
vhodné pre vonkajšie použitie: áno

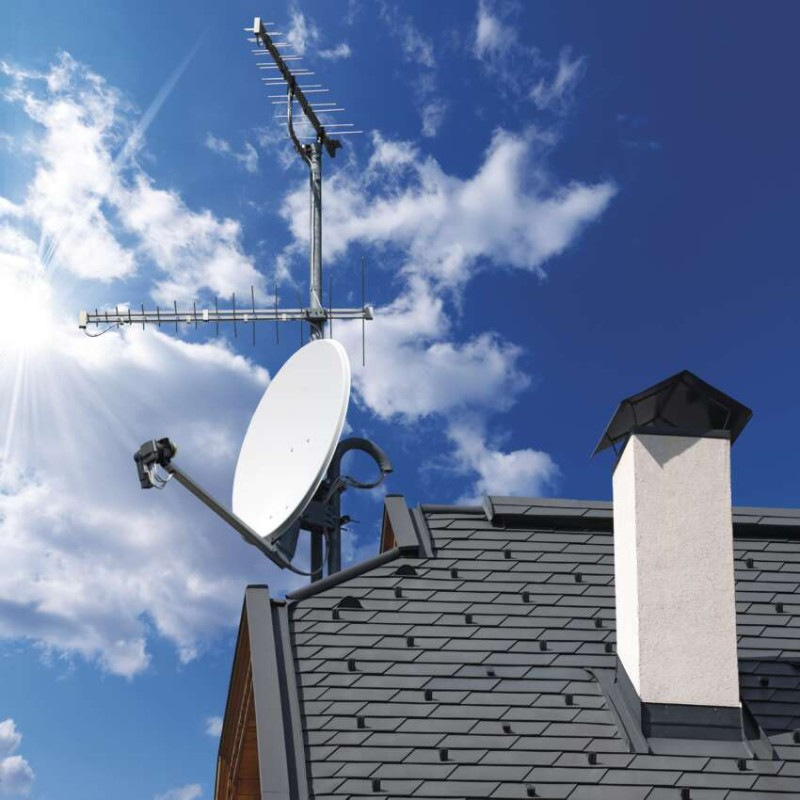

zamýšľané použitie: vonkajšie vedenie, terciálne rozvody
záručná doba: 5 rokov
