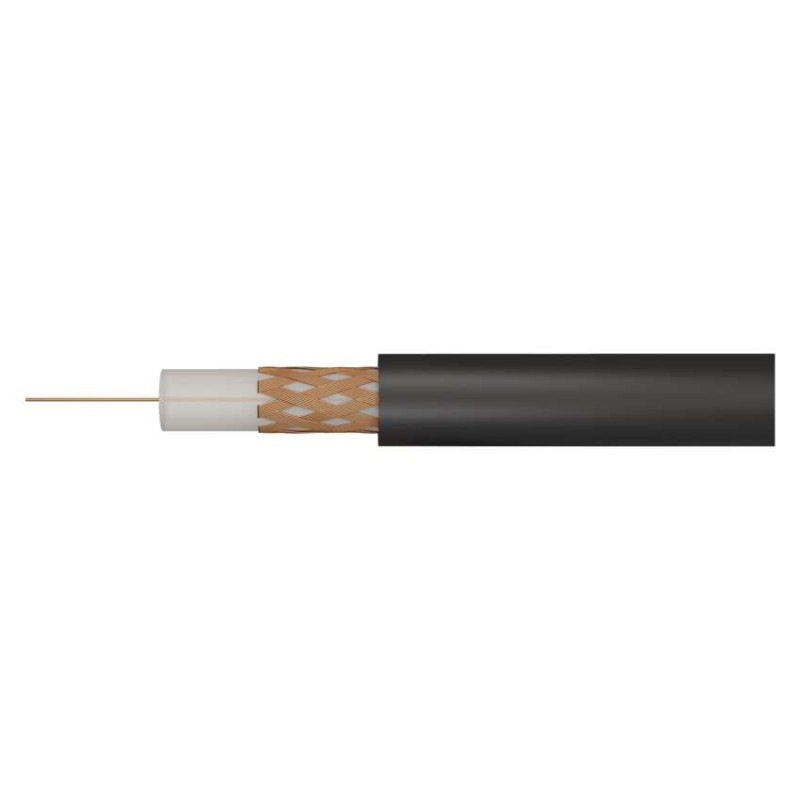

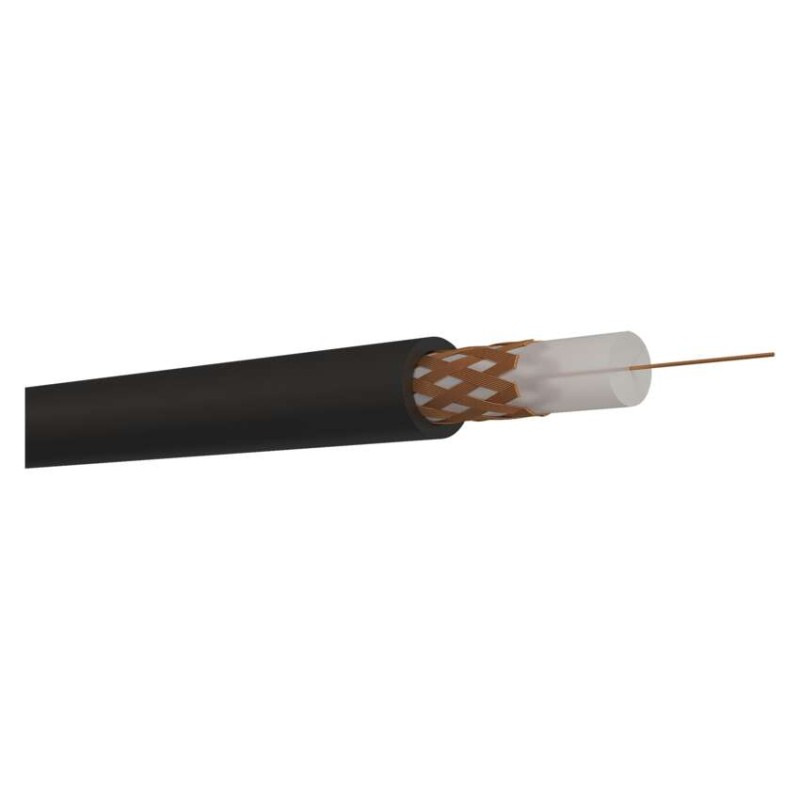

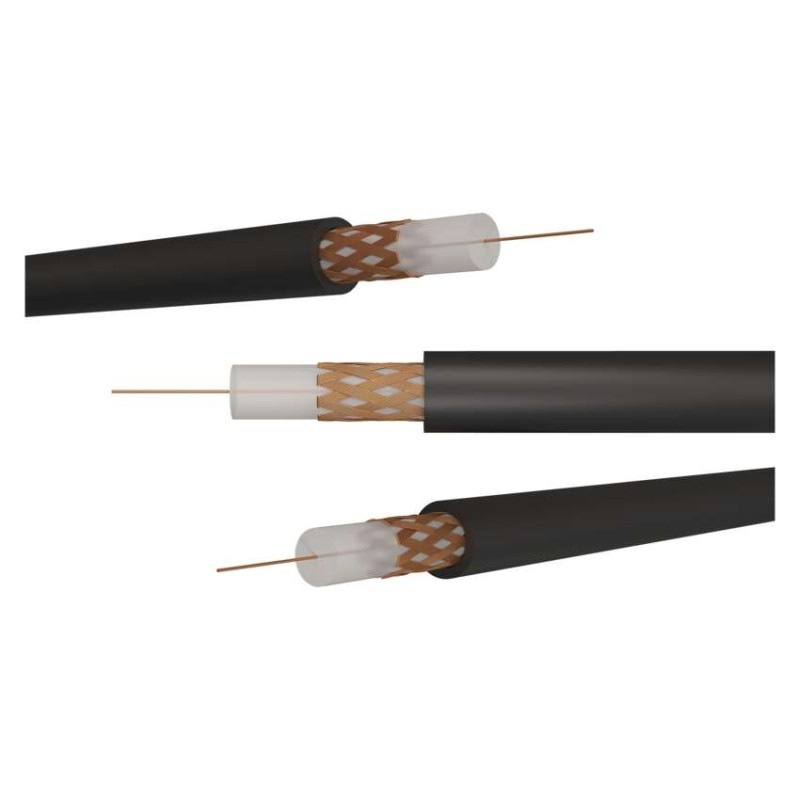

Koaxiální kabel RG59BU 500M
APE = vzduchové dielektrikum: nie
činiteľ skrátenia: 0,66
dielektrikum typ, priemer: SPE 3,7 mm
farba izolácie napájacích vodičov: neuvádza sa
farba plášťa kábla: čierna
FPE = penové dielektrikum: nie
hmotnosť (kg/km): 55
impedancia: 75 Ohm
izolácia napájacích vodičov: neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km): >10 000
kapacita (pF/ m): 70
konštrukcia napájacích vodičov: neuvádza sa
materiál plášťa kábla: PVC
materiál tienenia: meďou plátovaný hliník (CCA)
materiál vnútorného vodiča: meďou platová oceľ
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro: 170
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro: 17
max. útlm pri 20 °C (dB/100m) 1 000 MHz: neuvádza sa
max. útlm pri 20 °C (dB/100m) 100 MHz: 9
max. útlm pri 20 °C (dB/100m) 10 MHz: 3
max. útlm pri 20 °C (dB/100m) 2 000 MHz: neuvádza sa
max. útlm pri 20 °C (dB/100m) 450 MHz: 20
max. útlm pri 20 °C (dB/100m) 650 MHz: 28
max. útlm pri 20 °C (dB/100m) 860 MHz: 32
min. polomer ohybu jednorazový/ násobný: 25/50 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz: 20
min. útlm odrazu pri 20 °C (dB) 300–600 MHz: 16
min. útlm odrazu pri 20 °C (dB) 600–900 MHz: 16
min. útlm tienenia (dB) 10 ~ 800 MHz: 90
montážna teplota: +5 °C až +60 °C
nebezpečné látky: žiadne
odolné UV: áno
odporúčané typy konektorov - F lisovacie: neuvádza sa
odporúčané typy konektorov - F skrutkovacie: neuvádza sa
PE = polyetylénové dielektrikum: SPE
PES = vrstva fólie: nie
počet drôtikov tienenia: 128× 0,12 mm
počet tienení: 1
pokrytie tienenia: >95 %

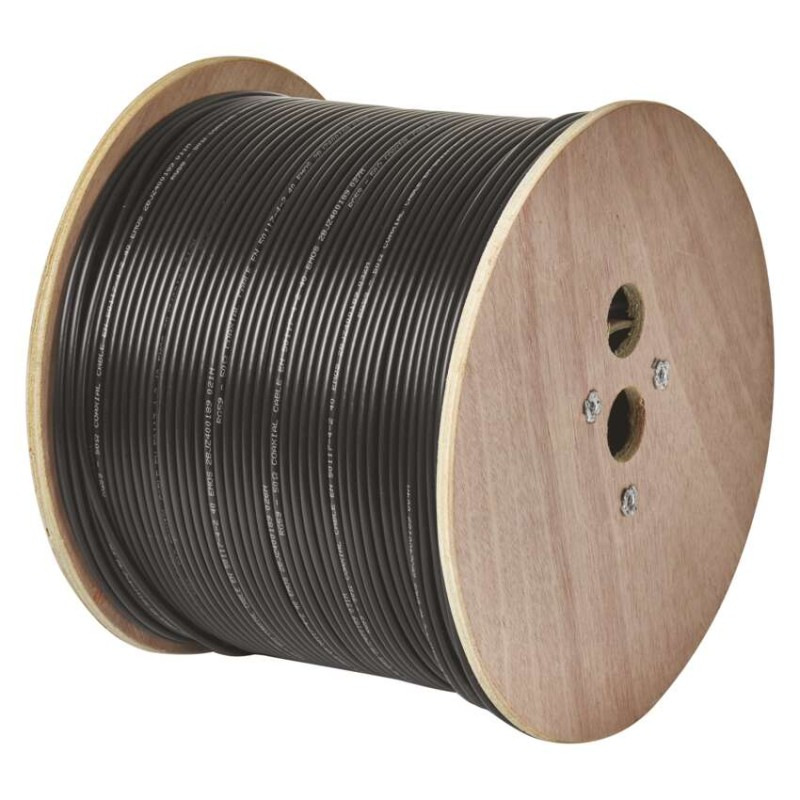

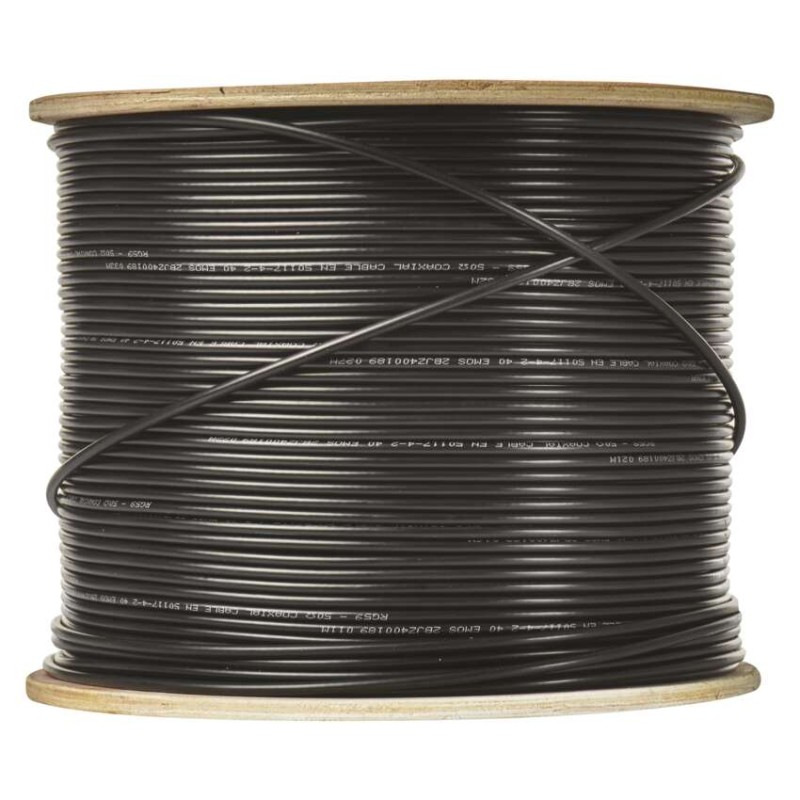

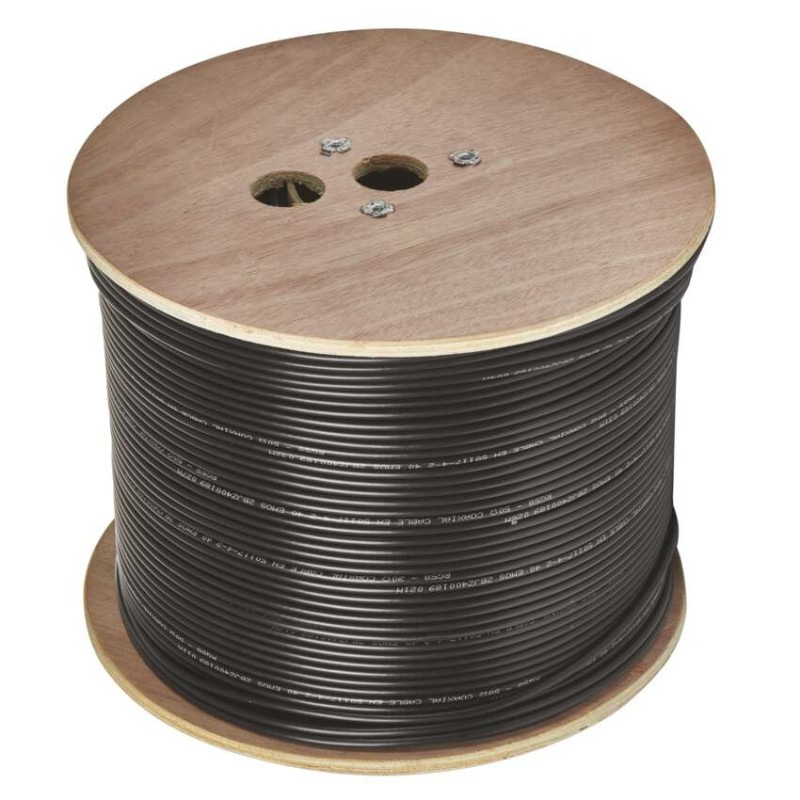

predajný obal: 500 m, drevená cievka
priemer plášťa kábla: 6,05 mm
priemer tienenia: 128× 0,12 mm²
priemer vnútorného vodiča: 0,58 mm
prierez napájacích vodičov: neuvádza sa
skladovacia teplota: -20 °C až +75 °C
spôsob balenia - dĺžka: 500 m
spôsob balenia - ozn. metráží: 1–500 m
spôsob balenia - typ cievky: drevená cievka
tienenie I. fólie: áno
tienenie II. fólie: nie je
trieda reakcie na oheň: Fca
typ koaxiálneho kábla: RG59B/U
vhodné pre vonkajšie použitie: nie
zamýšľané použitie: CCTV rozvody
záručná doba: 2 roky
