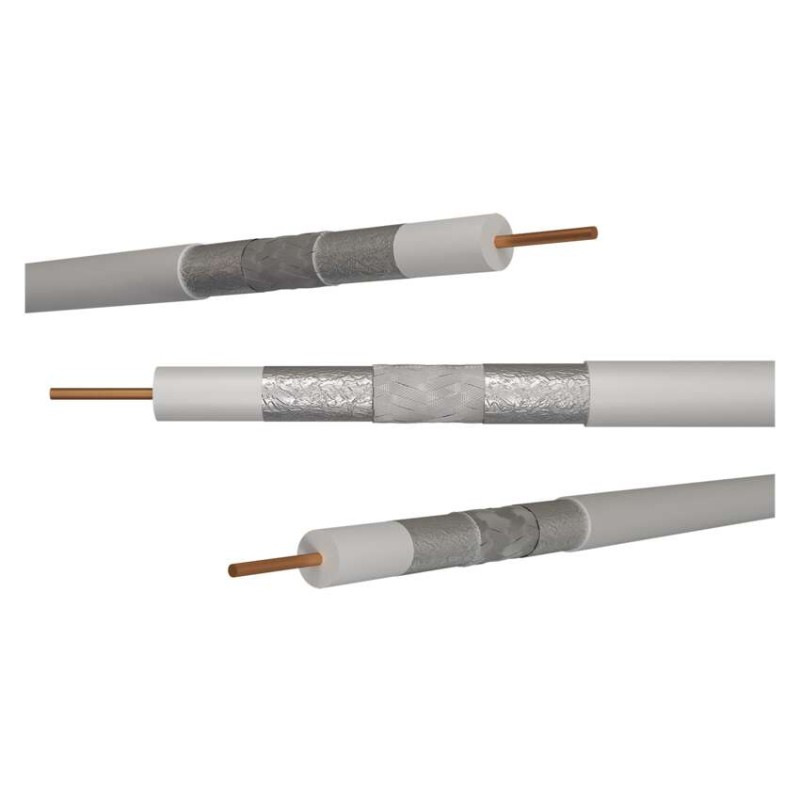

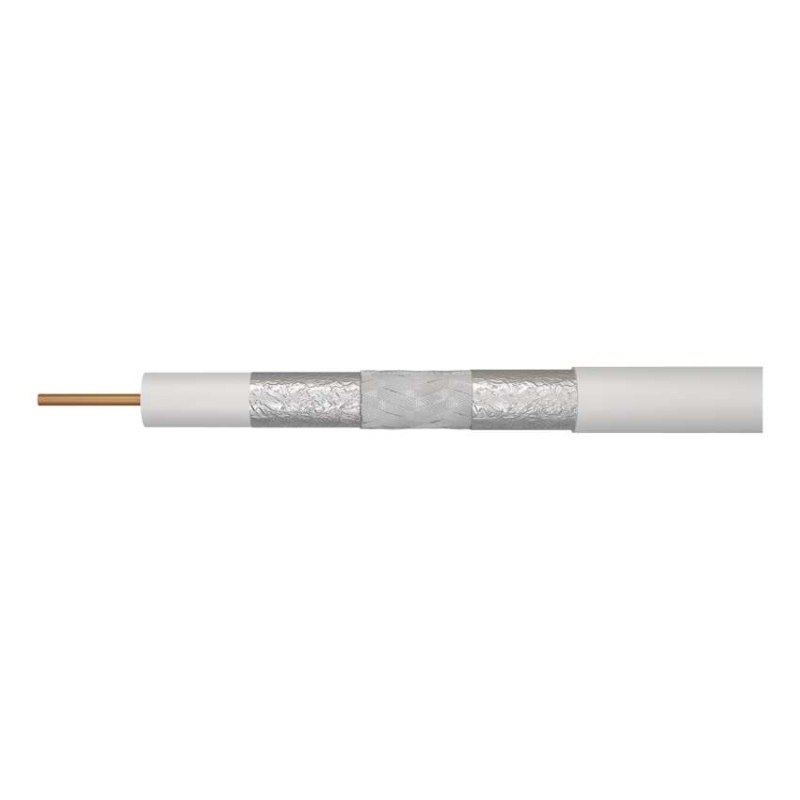

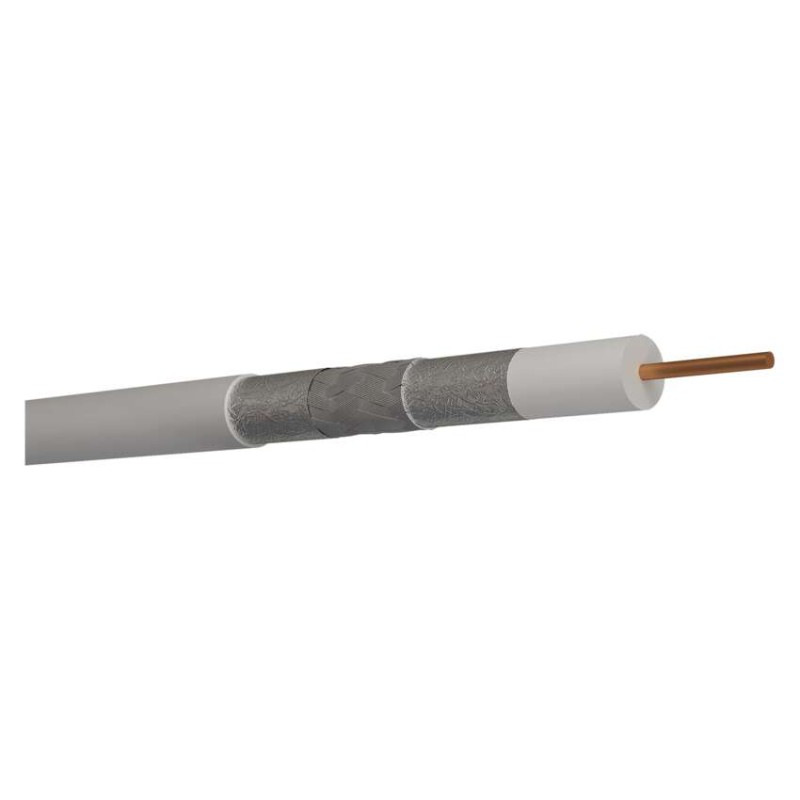

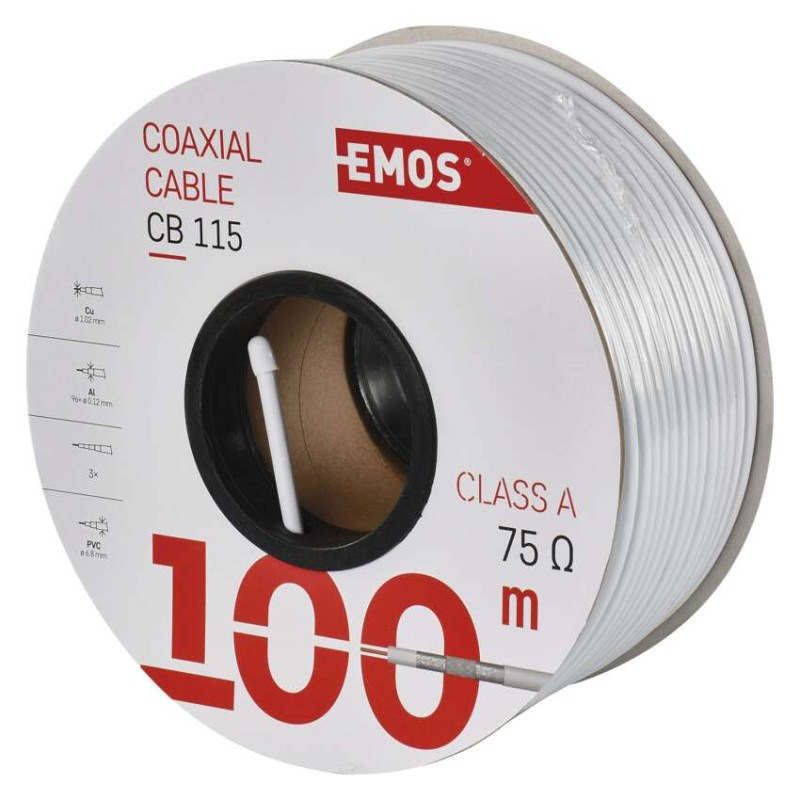

KOAXIÁLNÍ KABEL CB115 100M
APE = vzduchové dielektrikum: neuvádza sa
činiteľ skrátenia: 0,82
dielektrikum typ, priemer: FPE 4,8 mm
farba izolácie napájacích vodičov: neuvádza sa
farba plášťa kábla: biela
FPE = penové dielektrikum: neuvádza sa
hmotnosť (kg/km): neuvádza sa
impedancia: 75 Ohm
izolácia napájacích vodičov: neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km): 500
kapacita (pF/ m): 52
konštrukcia napájacích vodičov: neuvádza sa
materiál plášťa kábla: PVC
materiál tienenia: hliník (Al)
materiál vnútorného vodiča: meď (Cu)
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro: 19,5
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro: 48,5
max. útlm pri 20 °C (dB/100m) 1 000 MHz: 21,2
max. útlm pri 20 °C (dB/100m) 100 MHz: 7
max. útlm pri 20 °C (dB/100m) 10 MHz: 2
max. útlm pri 20 °C (dB/100m) 2 000 MHz: 27,2
max. útlm pri 20 °C (dB/100m) 450 MHz: 14
max. útlm pri 20 °C (dB/100m) 650 MHz: 17,5
max. útlm pri 20 °C (dB/100m) 860 MHz: 20,6
min. polomer ohybu jednorazový/ násobný: 35/70 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz: neuvádza sa
min. útlm odrazu pri 20 °C (dB) 300–600 MHz: 30
min. útlm odrazu pri 20 °C (dB) 600–900 MHz: 25
min. útlm tienenia (dB) 10 ~ 800 MHz: >100
montážna teplota: +5 °C až +60 °C
nebezpečné látky: žiadne
odolné UV: nie
odporúčané typy konektorov - F lisovacie: neuvádza sa
odporúčané typy konektorov - F skrutkovacie: *K7351
PE = polyetylénové dielektrikum: áno
PES = vrstva fólie: neuvádza sa
počet drôtikov tienenia: 96× 0,12 mm
počet tienení: 3
pokrytie tienenia: 90 %

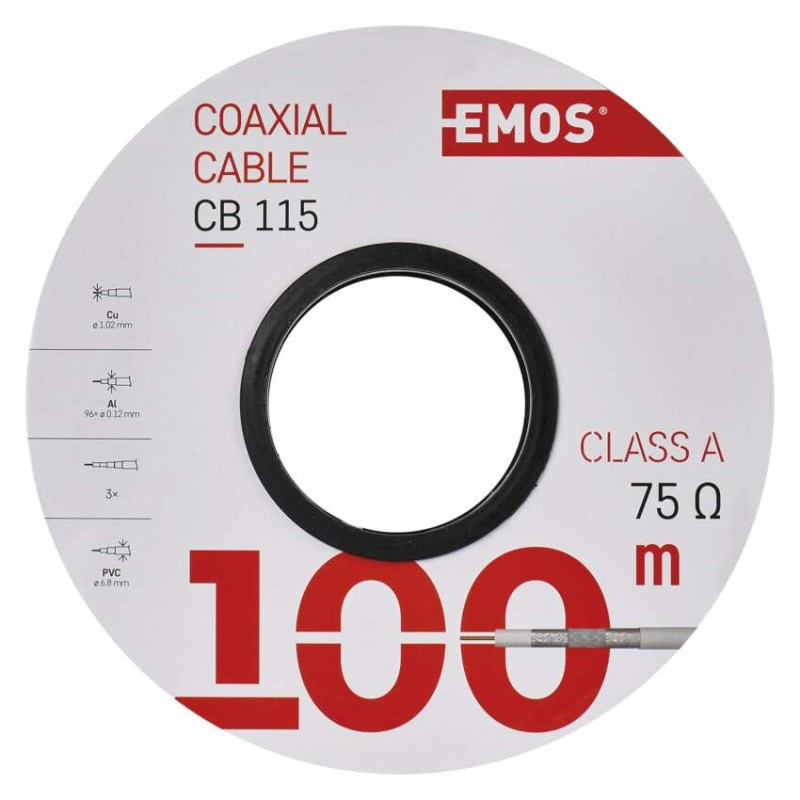

predajný obal: 100 m, cievka
priemer plášťa kábla: 6,8 mm
priemer tienenia: 96× 0,12 mm²
priemer vnútorného vodiča: 1,02 mm
prierez napájacích vodičov: neuvádza sa
skladovacia teplota: -20 °C až +75 °C
spôsob balenia - dĺžka: 100 m
spôsob balenia - ozn. metráží: 1–100 m
spôsob balenia - typ cievky: papierová
tienenie I. fólie: 1× Al/PET
tienenie II. fólie: Al/PET
trieda reakcie na oheň: Eca
typ koaxiálneho kábla: CB115/RG6 CU TRISHIELD
vhodné pre vonkajšie použitie: nie
zamýšľané použitie: vnútorné rozvody, odolné rušeniu, CLASS A

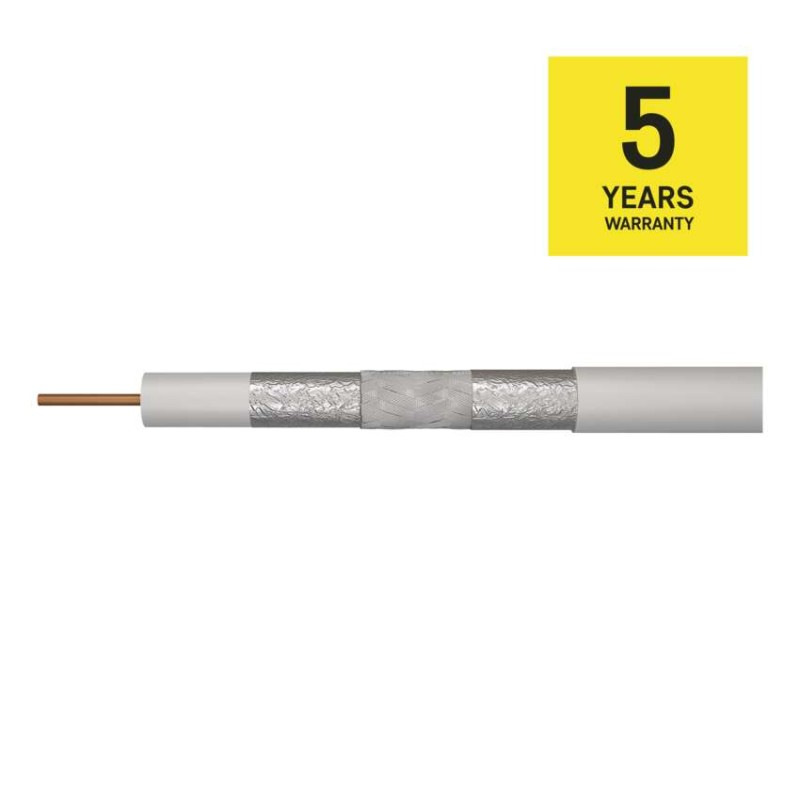

záručná doba: 5 rokov
